YK-30CNC自動上下上料雙頭倒角

圖庫
視頻

技術要求:

1,軸心(實心棒料)規格:Φ8 Φ10 Φ11 Φ12 Φ14 Φ17

2軸心(實心棒料)長度:200-1400mm

3切割材質含碳鋼/不銹鋼/鍍鋅軸

4調節長度:電動調節

軸心攻絲公差

內螺紋	底孔尺寸Φ	螺紋尺寸
M6	5.2	15
M8	7.0	15-20
M10	8.7	18-22

設備要求:雙頭自動加工,包括上料,倒角,鉆孔,攻絲等工序

加工生產時間＜10S

實現快速換型小于5風中(換型包括換工裝,裝夾調整參數等.

技術文件名稱	描述	備注

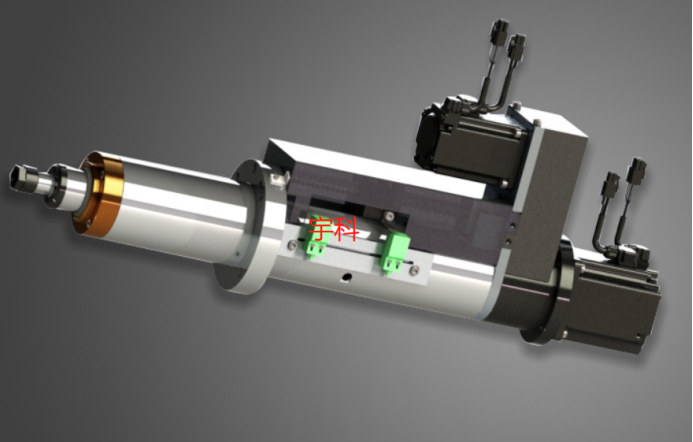

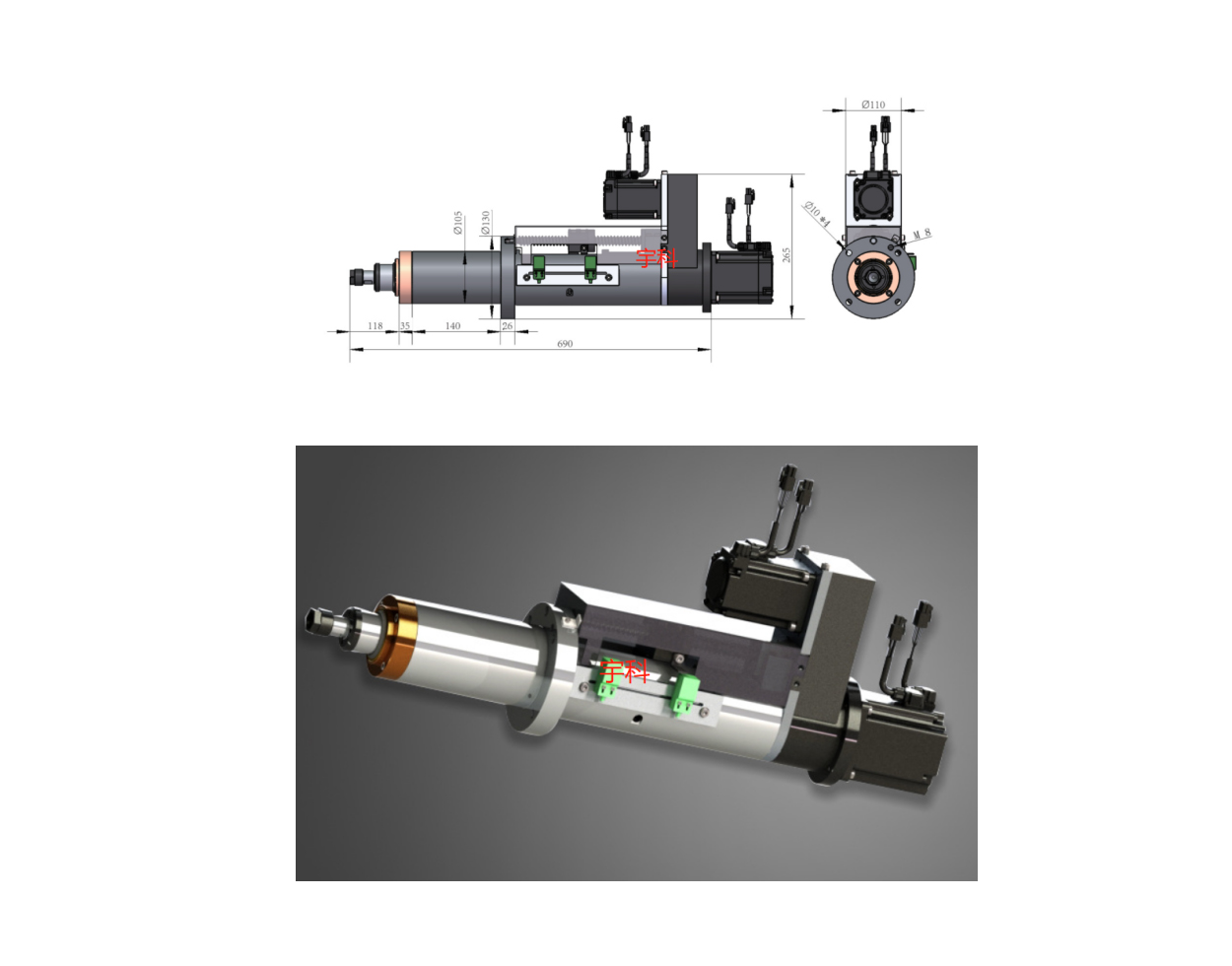

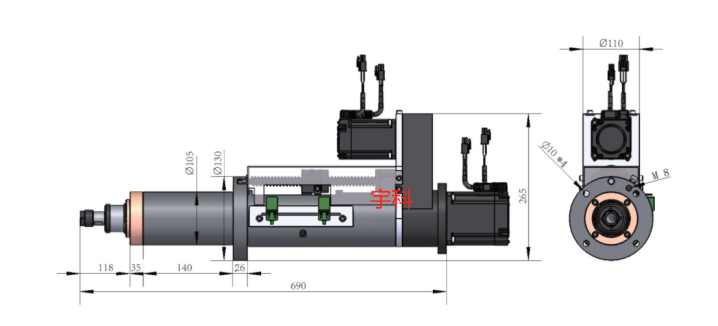

動力頭機構

M6-M10(S45C)

ER32(?6--?10)

120mm

數控設定

64kg

免維護

溝型，YK-5GT

5000rpm

2.2kw/0.75kw,220V

主軸軸承	7302C2,7301C1
皮帶輪軸承	6303ZZ*2
油封	DKB-80,52*6×1

加工能力

型號

轉速rpm

單軸及多軸加工能力

行程調節范圍

BD3

快進

切削

1軸

2軸

3軸

4軸

最大行程

快進行程

切削行程

鋁

鋼

鋁

鋼

鋁

鋼

鋁

鋼

MAX 5000

調速范圍0~4000

M24

M21

M20

M17

M16

M12

0~120

0~100

0~80

技術參數

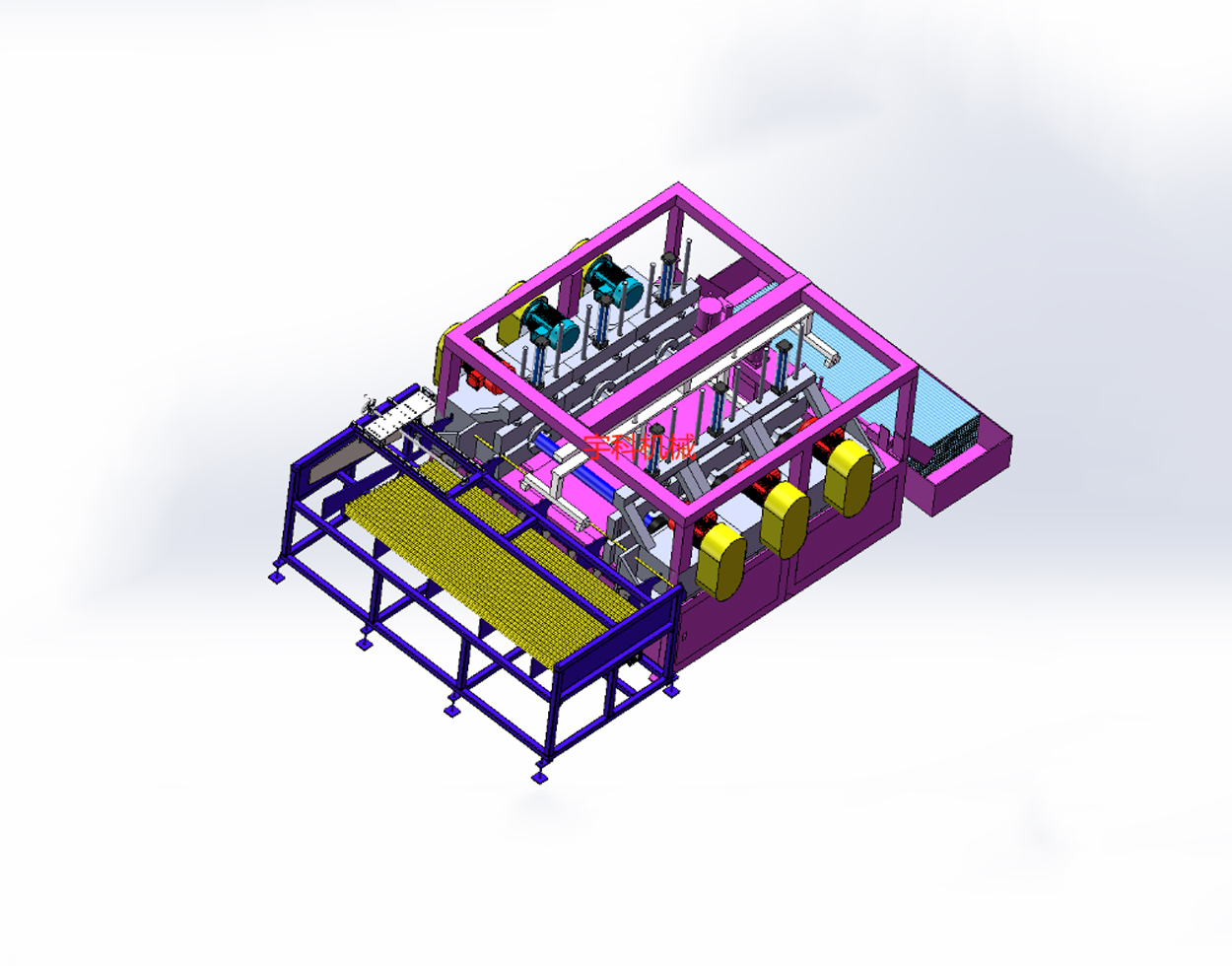

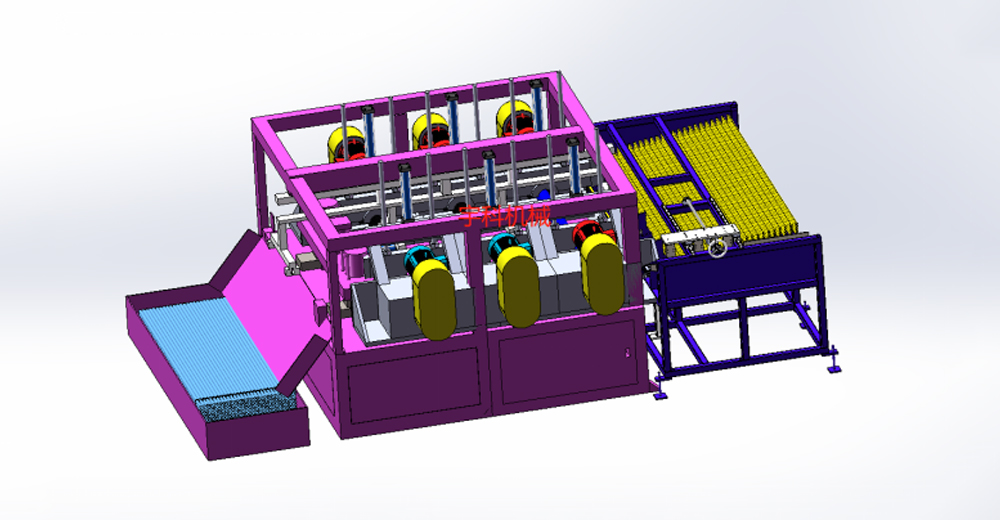

型號	YK-30CNC自動上下上料雙頭倒角（倒外角+中心定孔）-雙頭鉆孔-雙頭攻絲-吹鐵屑-出料生產線
主電機功率	2.2/0.75kw*6
適用外徑	6-25mm（可定制）
加工長度	200-1400mm（可定制）
加工精度	±0.1mm
加工速度	12秒/個左右
適用材質	鋼管、鐵管、不銹鋼管、鋁管、銅管、塑膠管、尼龍管、圓棒
機器外形尺寸	450028001600mm

設備配置

配件名稱	規格型號
主電機	2.2KW*6 日本三菱
進刀伺服電機	0.75W*6 日本三菱
油泵	日本
電磁閥	日本油研
變壓器	施耐德
接觸器	施耐德
熱繼電器	施耐德
接近開關	施耐德
工作壓力	MPA5-20KG
主軸	鑄件
機頭	鑄件
適用材質	鋼管，鐵管，不銹鋼管，鋁管，銅管，塑膠管，圓棒。
液壓機構	加緊油缸擋料油缸進刀油缸
電控部分	1、操作箱2、操作按鈕3變壓繼電器

裝箱單

序號	貨物名稱	數量	備注
1	主機	1臺
2	刀片□	1片	安裝在刀盤上
3	刀片△	2片	安裝在刀盤上
4	內六角扳手（2.5、3、4、5、6、8、10）	各1件	在工具箱內
5	呆扳手 12-14	1把	在工具箱內
6	呆扳手 17-19	1把	在工具箱內
	梅花扳手T8	1把
	活絡扳手	1把	在工具箱內
7	操作說明書（其中包括）	1本	隨機文件
	A.氣壓系統原理圖
	B.電器原理圖
	C.操作使用和維護保養說明
8	產品合格證	1頁	隨機文件
9	裝箱單	1頁	隨機文件

技術資料

（一）使用說明書

每臺倒角機的使用中文說明書包括（安裝適應維修操作說明書、電器原理圖、模具圖）各一份

售后服務

1）倒角機的質量保修期為驗收合格后12個月。在此期間，設備發生故障和損壞，均由供方負責免費到現場進行維修

2）在質保期內，在收到要求服務通知后及時予以電話答復，維修人員48小時內到達現場，在保修和售后服務過程中，維修人員做到故障不排除，不得撤離現場，直到滿意為止

3）保修期滿后在收到要求服務的通知后及時的予以電話答復，維修人員48小時內到達現場，維修用的材料費用按照優惠價格收取，免收維修人工，交通費按實際支出報銷

驗收及培訓

1.出廠驗收

（1）設備制造完畢，須在制造廠進行廠前驗收。將派人赴現場進行設備驗收

（2）經雙方簽暑并確認合格后，倒角機可發貨

2.培訓

設備抵達后立即安排人員進行無償的設備指導安裝、調試、操作人員及維修人員的培訓，將提供免費的技術培訓，負責培訓操作人員使人員熟悉其性能，熟練操作使用，直到完全掌握為止

YK-30CNC自動上下上料雙頭倒角
